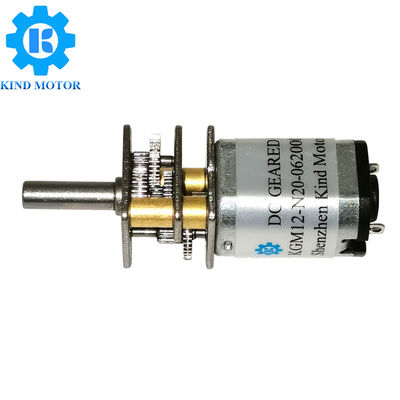

Micro Jga12-N20 12mm kwadratowy silnik szczotkowany z redukcją przekładni DC 3v-6v
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Kind Motor |
| Orzecznictwo: | ISO9001/RoHS/CE |
| Numer modelu: | KGM12-N20 |
Zapłata:
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | $1.8-$3.5/PCS |
| Szczegóły pakowania: | Spodziewaj się standardowego kartonu i pianki |
| Czas dostawy: | 1-6 tygodni |
| Zasady płatności: | L/C, D/A, D/P, T/T, Paypal, Western Union |
| Możliwość Supply: | 500000/miesiąc |
|
Szczegóły informacji |
|||
| Napięcie (v): | 1,2 V (24 V) | Prędkość (obr/min): | 3 obr./min (6100 obr./min) |
|---|---|---|---|
| Materiał kół zębatych: | Stal nierdzewna | Typ pędzla: | Szczotkowany metal/szczotkowany węglowy |
| Rodzaj: | Silnik redukcyjny prądu stałego | Znamionowy moment obrotowy: | ≤1,9 kg. cm |
| Moment przeciągnięcia: | ≤3,2 kg. cm | Prąd ciągły(a): | ≤2A |
| Moc wyjściowa: | ≤2W | Waga: | 10,2g |
| High Light: | Silnik z przekładnią 6100 obr./min N20 DC,silnik z przekładnią szczotkowaną N20 DC,motoreduktor 190mNm n20 |
||
opis produktu

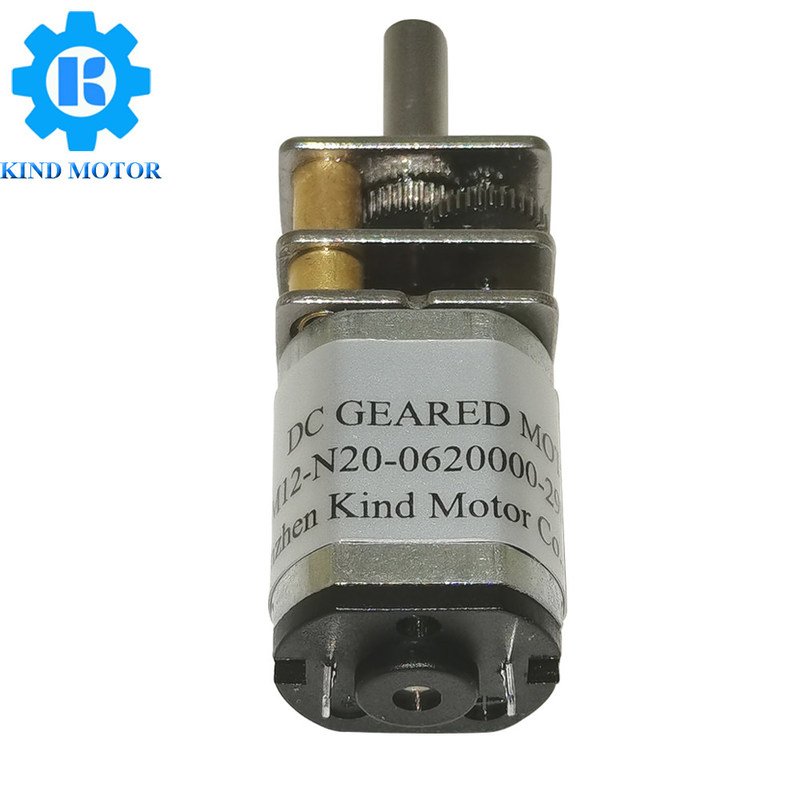

Micro jga12-n20 12mm kwadratowa redukcja przekładni dc szczotkowany silnik 3v-6v
Wprowadzenie produktów
To jest szczotkowany silnik Micro jga12-n20 12mm kwadratowy z redukcją biegów DC, skrzynia biegów Móc
z silnikami N10, N20, N30 i N50 mają inny moment obrotowy, silnik ma metalową szczotkę;
i szczotka węglowa,szczotka węglowa ma dłuższą żywotność.
Marka: rodzaj silnika
| Model | KGM12-N20 |
| Materiał kół zębatych | Stal nierdzewna |
| Przełożenie skrzyni biegów | 5:1~1000:1 |
| Model silnika | FF-N10 ,FF-N20 ,FF-N30 i FF-Silnik szczotkowany N50 |
| Typ pędzla | Szczotkowane metalem szlachetnym/Szczotkowane węglem |
| Napięcie |
1,5 V, 3wolt,3,7wolt,4,5wolt,5wolt,6wolt,7,4wolt,8wolt,9wolt, 12wolt,24wolt |
| Prędkość | 3rpm-6000rpm |
| Znamionowy moment obrotowy |
＜190mNm
|
| Rozmiar wału | Wał 3mm D |
| Typowym zastosowaniem |
Inteligentna blokada, Robot, zawór elektryczny, zabawka, przyrząd do masażu,
Wkrętak elektryczny, długopis do drukowania 3D, sprzęt kosmetyczny itp.
|
Parametry produktu
█ODM i OEM
█Jeśli potrzebujesz innego rozmiaru i patameters, średnica od 6mm ~ 60mm można wybrać
█Parametry i rozmiar wału można dostosować
Silnik ze szczotką metalową N20 z czworokątną przekładnią czołową 10*12 mm
Silnik szczotki węglowej N20 z ostrogą 10*12mm całkowicie metalową kwadratową skrzynią biegów
Silnik z metalową szczotką N30 z ostrogą 10*12mm całkowicie metalową kwadratową skrzynią biegów
Silnik z metalową szczotką N30 z ostrogą 10*12mm całkowicie metalową kwadratową skrzynią biegów
